PCB

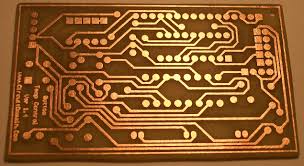

A PCB is a printed circuit board, also known as a printed wiring board. It is used in electronics to build electronic devices. A PCB serves two purposes in the construction of an electronic device; it is a place to mount the components and it provides the means of electrical connection between the components.

A PCB is now used in almost every electronic product available. It is by far the most common method currently used to connect and assemble the components of almost any electronic device.

--

Follow my twitter @IrZY_7_ follback? just mention! :)

Penyearah Setengah Gelombang



Penyearah setengah gelombang merupakan rangkaian penyearah yang paling sederhana, yaitu yang terdiri dari satu dioda. Rangkaian penyearah setengah gelombang memperoleh masukan dari sekunder trafo yang berupa tegangan berbentuk sinus, vi = Vm Sin wt (gambar 1 (b)). Vm merupakan tegangan puncak atau tegangan maksimum. Harga Vm ini hanya bisa diukur dengan CRO, sedangkan harga yang tercantum pada sekunder trafo merupakan tegangan efektif yang dapat diukur dengan menggunakan volt meter. Hubungan antara tegangan puncak Vm dengan tegangan efektif (Veff) atau tegangan rms.

Prinsip kerja penyearah setengah gelombang adalah bahwa pada saat sinyal input berupa siklus positip maka dioda mendapat bias maju sehingga arus (i) mengalir ke beban (RL), dan sebaliknya bila sinyal input berupa siklus negatip maka dioda mendapat bias mundur sehingga tidak mengalir arus. Bentuk gelombang tegangan input (vi) ditunjukkan pada (b) dan arus beban (i) pada (c) dari gambar 1.

Resistansi dioda pada saat ON (mendapat bias maju) adalah Rf, yang umumnya nilainya lebih kecil dari RL. Pada saat dioda OFF (mendapat bias mundur) resistansinya besar sekali atau dalam pembahasan ini dianggap tidak terhigga, sehingga arus dioda tidak mengalir atau i = 0. Arus yang mengalir ke beban (i) terlihat pada gambar (c) bentuknya arus searah (satu arah) yang harga rataratanya tidak sama dengan nol seperti pada arus bolak-balik.

Dalam perencanaan rangkaian penyearah, hal penting untuk diketahui adalah harga tegangan maksimum yang diijinkan terhadap dioda. Tegangan maksimum ini sering disebut PIV (peak- nverse voltage) atau tegangan puncak balik. Hal ini karena pada saat diode mendapat bias mundur (balik) maka tidak arus yang mengalir dan semua tegangan dari sekunder trafo berada pada dioda.
